干熄焦水冷套管冷却器

干熄焦焦粉回收装置-具体地指一种干熄焦水冷套管冷却器。

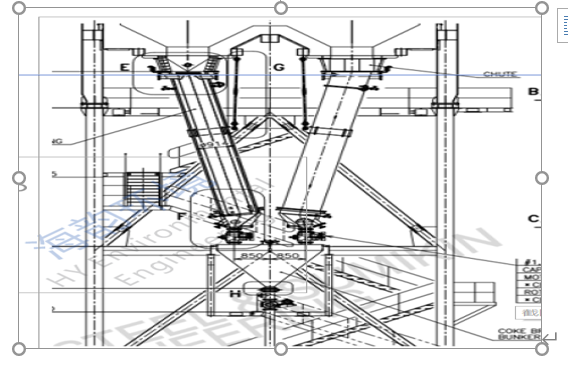

在干熄焦焦粉回收系统中，高温焦粉在回收时需要进行降温冷却处理，而干熄焦水冷套管冷却器就是对高温焦粉进行冷却处理的专用装置。现有的干熄焦水冷套管冷却器主要包括冷却器本体、顶部收集干熄焦粉的单叉、位于冷却器本体内的内、外套管、进水、排水系统和位于冷却器本体底部的排灰格式阀；由进水、排水系统向套管内不断注入冷却水、排出高温水，依靠冷却水和高温焦粉之间进行热交换以达到降温的目的。其中，内套管采用上进水、下排水的进水方式，而外套管采用下进水、上排水的进水方式，这样交叉进水，能够进一步提高冷却的效果。

然而，由于高温焦粉温度很高，而在冷却过程中，外套管采用下进水、上出水的进水方式，冷却水会逐渐被加热，然后在外套管顶部形成水蒸气，水蒸气会逐渐积聚在外套管上部，使外套管上部堆积高温带压蒸汽。如不及时排除蒸汽，经高温焦粉冲刷，外套管金属产生蠕变，极易脱焊，造成水冷套管内外漏水，影响设备使用寿命。而目前现有的干熄焦水冷套管冷却器均未设置排除蒸汽的装置，因而在实际使用过程中极易发生漏水，需经常维修和更换，极大地增加了干熄焦焦粉回收工序的成本。

干熄焦水冷套管冷却器能有效排除冷却过程中积聚的水蒸气，包括冷却器本体、设置在冷却器本体内的外套管和内套管、以及内、外套进水管和内、外套出水管，所述内套进水管和外套进水管分别与进水主管连通，所述内套出水管和外套出水管分别与排水总管连通，所述冷却器本体外侧顶部设置有与外套管顶端连通的排汽管，所述排汽管上设置有排汽阀。

地，所说的排汽管端部设置有排水回收装置，所说的排水回收装置通过排水管与排水总管连通。

本干熄焦水冷套管冷却器优点在于：通过设置在冷却器本体外侧顶部的与外套管连通的排汽管能有效排除在冷却干熄焦焦粉过程中，外套管顶部所形成的高温带压蒸汽，这样一来，便能有效降低外套管上部温度和压力，避免金属结构在高温下产生蠕变、脱焊，延长了设备的使用寿命、避免设备频繁更换，能有效节省干熄焦焦粉回收系统的设备更换和维修费用、以及人工费用；同时，在冷却过程中有效消除外套管顶部的高温蒸汽后，外套管内能持续充满冷却水，冷却效果得到了进一步提高。
