反应釜车间除尘技术方案
一、设计对象
1、安诺其化工有限公司车间反应釜设备除尘（配备给第1、2、3号车间中央集中除尘）。

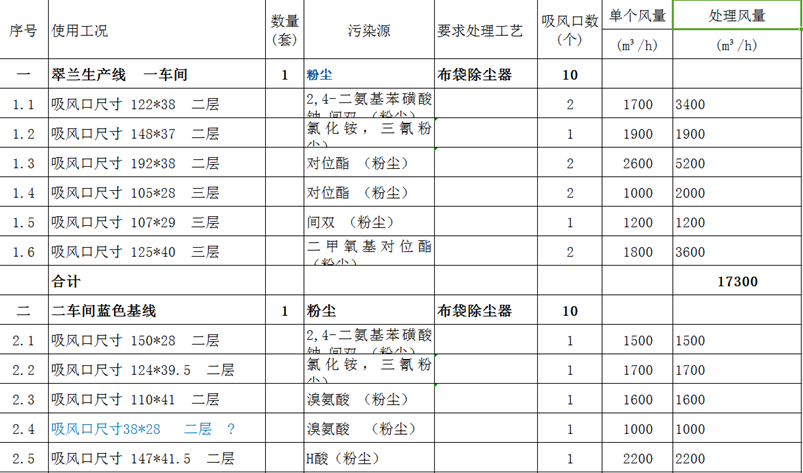

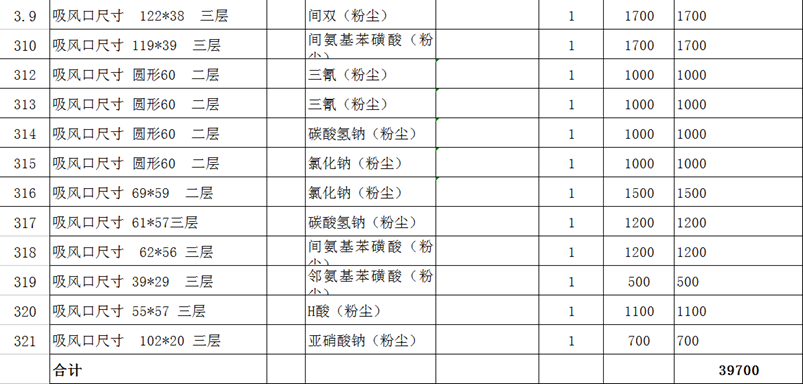

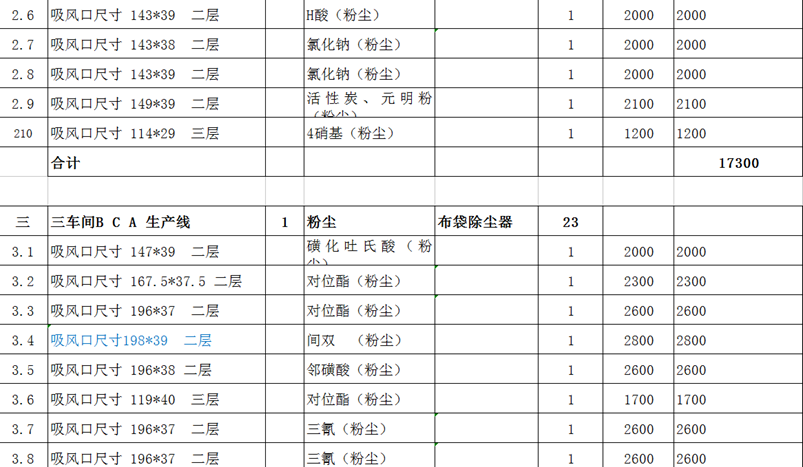

2、设备名称及吸尘量（见附后参数表及图纸）。
二、设备特点、设计原则、设计依据和内容
2.1、设备特点
（1）安全性
由于翠兰生产线、蓝色基线粉尘为微毒、受高温分解产生有毒的腐蚀性烟气，归类为有毒危险性粉尘，我公司生产的 LXGY 除尘器具备可靠的防静电装置、卸爆装置、强脉冲防堵塞装置，确保设备长期安全运行。
（2）节能
由于LXGY除尘器采用下降气流设计，负压工作系统，高配置的脉冲自净喷吹系统和高品质的滤料，设备运行阻力较传统的减少 30%以上，运行费用降低 30%以上，若安装上变频装置，节电效果更为理想。
(3)采用成熟的变频技术（可选用）
设计的总风量为全负荷下的处理风量，但实际上，化工设备不少时间是不会同时工作的，若此时风机仍按全风量运行，难免出现有“大马拉小车”现象，此时如果不采用一些节电措施，将造成电力浪费，运行成本很高。而采用成熟的变频技术后，风机的风量“供”与吸尘口的风量实际所“需”通过变频技术自动调节风机的转速，达到“供”“需”匹配，从而避免了“大马拉小车”现象，节省电力和运行费用，同时本公司最近推出与节能相配套的自动开关风管阀门（管阀）装置，在每一台设备所相应的排气管口阀门安装自动管阀，当设备停止作业时，阀门即时关闭，设备即时不抽风，风机即自动减速，电耗随之自然降低。
(4)一系列防堵塞装置
针对化工设备行业物料容易堵塞风管或除尘器的问题，在布袋除尘器前附加沉降室和管道设置便利的检修口措施，截获大、长物料，保证系统长期稳定运行。
(5)设备占地面积少，布置的美观。
2.2、设计原则
⑴ 根据粉尘产生的原因、车间场地和设备布置的具体情况，采用吸尘管连接生产设备，使吸尘管不影响生产设备的操作，又能把含尘气抽吸到除尘系统经处理净化后排放。
⑵ 采用先进的除尘工艺和设备，确保除尘系统长期稳定运行、外排废气达到国家和地方有关标准的要求，尽可能降低工程投资和设备运转费用，设备易于维修、维护。
⑶ 除尘系统运行时，最大限度地控制粉尘不外溢，减少厂房污染，使环境空气有较大改善。
⑷ 确保施工安装过程中不影响生产。
⑴《中华人民共和国环境保护法》；
⑵《大气污染物综合排放标准》GB16297-1996；
⑶《采暖通风与空气调节设计规范》GBJ19-87 (2001年版)；
⑷《工业企业设计卫生标准》TJ36-79；
⑸《工业企业厂界噪声标准》GB12348-90；
⑹《低压配电装置及线路设计规范》GB50054-95；
⑺《建筑设计防火规范》GBJ16-87 (2001年版)；
⑻ 其它相关标准、法规、规范等。
表二
1号反应釜车间翠兰生产线 主要参数及设备型号 | |||||||
1 | 袋式除尘器过滤面积= 240 m2 处理风量：17300 m3/h | 数量 | 1 | ||||
工作用气量(m3/h)： | p=0.2～0.3MPa，Q=0.5m3/h | ||||||
2 | 风机 | 数量 | 1 | ||||
型号 | L=17300m3/h,p=2950Pa(20℃),n=1450r/min | ||||||
附 | 电机P=22kW | ||||||
3 | 输灰设备 | ||||||
输灰制度：每天3班，每班8小时，每班连续卸灰0.5小时 | |||||||
(1) | 星形卸灰阀 | 数量 | 1 | ||||
型号 | SB-40 | ||||||
表三
2号反应釜车间间蓝色基线生产线 主要参数及设备型号 | |||||||
1 | 袋式除尘器过滤面积= 240 m2 处理风量：17300 m3/h | 数量 | 1 | ||||
工作用气量(m3/h)： | p=0.2～0.3MPa，Q=0.5m3/h | ||||||
2 | 风机 | 数量 | 1 | ||||
型号 | L=17300m3/h,p=2950Pa(20℃),n=1450r/min | ||||||
附 | 电机P=22kW | ||||||
3 | 输灰设备 | ||||||
输灰制度：每天3班，每班8小时，每班连续卸灰0.5小时 | |||||||
(1) | 星形卸灰阀 | 数量 | 1 | ||||
型号 | SB-40 | ||||||
表四
3号反应釜车间B C A 生产线主要参数及设备型号 | |||||||
1 | 袋式除尘器过滤面积= 551 m2 处理风量：39700 m3/h | 数量 | 1 | ||||
工作用气量(m3/h)： | p=0.2～0.3MPa，Q=1.0m3/h | ||||||
2 | 风机 | 数量 | 1 | ||||
型号 | L=39700m3/h,p=2950Pa(20℃),n=1450r/min | ||||||
附 | 电机P=55kW | ||||||
3 | 输灰设备 | ||||||
输灰制度：每天3班，每班8小时，每班连续卸灰0.5小时 | |||||||
(1) | 星形卸灰阀 | 数量 | 1 | ||||
型号 | SB-40 | ||||||

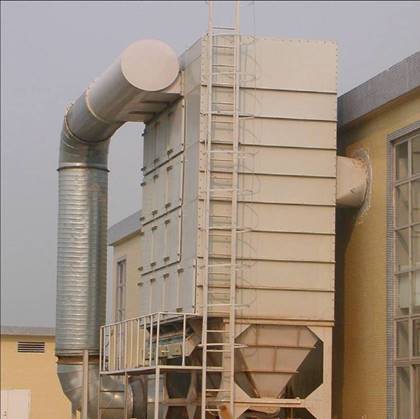

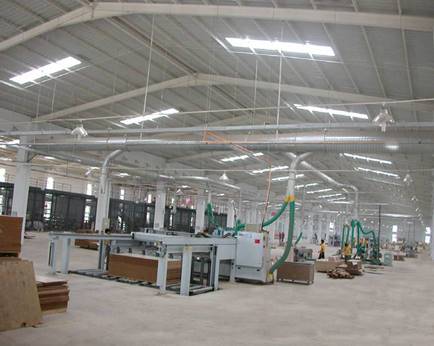

类似设计的车间中央收尘参考案例
十 投资概算：
改造资金共计72.5万元，详见表1：
序号 | 备件名称 /工作内容 | 规格及型号 | 单位 | 数量 | 资金概算(万元) | 备 注 |
1 | 1号车间翠兰生产线袋式除尘器 | 台 | 1 | 13 | ||
2 | 管道及阀门 | 套 | 1 | 5 | ||
3 | 2号车间间蓝色基线生产线 | 套 | 1 | 13 | ||
4 | 管道及阀门 | 套 | 1 | 5 | ||
5 | 3号车间B C A 生产线 | 套 | 1 | 24 | ||
6 | 管道及阀门 | 套 | 1 | 9.5 | ||
7 | 设计费 | 2.0 | ||||
8 | 安装 | 2.5 | ||||
合计 | 72.5 |
十一 工程施工周期
1、工程进度
总工期为合同签定起65天（日历日）。
合同生效后，拟设计划进度如下表（单位为10天）
时间 项目 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
施工设计 | ▄ | ▄ | ||||||||
工程筹备 | ▄ | ▄ | ▄ | |||||||
工程施工 | ▄ | ▄ | ▄ | ▄ | ▄ | ▄ | ||||
培训 | ▄ | ▄ | ||||||||
调试 | ▄ | ▄ |
工期65天
十二 调试和服务
本工程由盐城市海韵环境工程技术有限公司负责设计、指导设备安装、工程调试、人员培训等。提供技术资料及附件，工程直接验收合格后交付使用。本工程设备质量保证期12个月（单机从交货之日起计算，项目从调试验收之日起计算）。在保证期内，设备本身的质量发生故障时，恒瑞安装负责免费修理或更换，并提供长期技术咨询服务。
工程调试工作分为两个阶段，第一阶段为设施单机运行调试，同时为业主培训操作管理人员，在单机调试过程中，制定出有关操作规程和管理的规章制度，第二阶段为工艺技术调试阶段，包括处理设施最佳运行参数的确定、药剂投加量的确定、各类仪器仪表的修正等，为整套设备的交付使用做好前期准备工作。
设备调试过程中，对管理人员进行专业培训讲座、对操作人员进行现场讲解和操作演示，确保今后设备的正常运行；并在以后的运行过程中定期进行技术反馈工作，建立有关技术档案。
设备运行阶段，保修期内，对各处理设备中不合理部分，即时免费维修和更换有关部件；正常运行中，有关设备和配件发生故障，即时到现场更换解决，并提供长期技术咨询服务。
结束语：
我公司进行的经营方式是个性化、针对性的设计制造，选型原则是符合用户的需求，让用户满意。对标的、资金、寿命、操作使用方便、安全性，特别是锅炉运行的安全性，因炉制宜，综合考虑治理方案。不一定样样都选最好的，但关键部件设备质量第一。技术领先产品必定会考虑它的长期使用性，保证质量的材料和设备一定会选择优质优价品。我们不能说给你的一定是最好的产品，但一定会给你最合适的产品、最满意的产品。现提供的最新型除尘技术、装置和总体思路方案至今我们认为是最适合贵方的，若贵方有任何新的要求，包括价格，都可以沟通、商榷。贵方是知名的企业，我们也想与贵方成为长期的合作伙伴，因此，若有需要，我们会竭诚服务。祝，成功！
