一、 目前状况
煅烧炉烟道气条件
1、原料气条件
组成 | CO | CO2 | H2 | CH4 | CnHm | O2 | N2 |
V% | 0.82 | 1.49 | 79~80 | 15~18 | 0.1~0.4~4 | 0.1 | |
H2S | HCN | 焦油 | H2O | 萘 | 粉尘 | ||
mg/Nm3 | 350 | 饱和 主管在30℃时析出10kg/天 | 饱和 主管在30℃时析出170kg/天 | ||||
流量 ～100Nm3/h
压力 -2KPa（油风机抽出）
温度 200℃
热值 3500～3800Kcal/Nm3
煅烧炉供8段，气体含粉尘，每一段都要定时清理，出口需要除尘。
不含机械水
2、 选择除尘方式，设备直接小于DN500,高度小于1500mm
3、 要求：尽量除尘，管道不堵，清理周期尽量长。
二 方案设计
煅烧炉出入口造成含焦油油脂的烟，含油量:(饱和状态负责人在30℃下溶解10kg/天)，烟的特性:烟粘，细。基本除尘系统软件中最普遍的给袋除尘器是，过滤网在该溫度(180-200℃)下解决含焦油浓烟时，板阻塞不可以应用的很多粉尘会牢固地粘附在布袋子表层，非常容易产生黏着和阻塞，系统软件没法一切正常工作中，必须人工服务清理。假如单脉冲除灰清扫不如，长期后布袋子表层焦油污泥愈来愈牢固，不可以清扫，布袋子清扫机两边的压力差越来越大，危害除尘实际效果，危害除尘高效率，终止。干试静电感应除尘器则因为烟气中含油量、含水量导致粉尘黏附性扩大，收集实际效果骤降；湿试静电感应除尘对粉尘适应能力较弱，另外湿试静电感应除尘还会继续对自然环境导致二次污染需附设废水处理，限定了湿试电除尘器的运用。
对于烟气尘源含焦油导致粉尘黏附性扩大易沾粘特点，盐城市海韵环境工程技术有限公司创造发明的一种含油量、含水量烟气除尘清洁方式及装置（专利申请号201920548378.3）,在中国几十家应用，获得显著效果，平稳运作没有问题。我企业焦油吸咐除尘装置依据造成尘源含有沾粘的特点烟尘汽体最先进到焦油吸咐预除尘装置开展干试除尘，当烟尘汽体进到壳体时，在油水预除尘装置内设定撞击板将绝大多数很大颗粒物经及含有黏性粉尘多方面捕抓，这为第一道干试除尘，历经第一道干试除尘的烟尘汽体再进到钢丝刷过虑层，运用钢丝刷将堆积密度扩张，开展进一步粉尘撞击，触碰搜集，将绝大多数污染物搜集，在钢丝刷过虑层设定清堵空气炮用以阻拦粉尘的堆积,让其吸咐在钢丝刷过虑层上的化学物质掉下来有利于清除过虑层，让其掉下来的化学物质坠落到料仓上，有利于集中化运输。在预除尘装置设定维护保养检修门，按时消除撞击板沾附之粉尘和拆换钢丝刷，就可以保持装置一切正常运行。当烟气含油量超过4％～10％(净重百分数),可根据料斗选用消生石灰粉做为催化剂载体，吸咐烟气中的焦油。氢氧化钙颗粒料从料斗内排出来后经给料机装置后，根据给料机操纵装置调整运输氢氧化钙量尺寸，再在空气压缩的功效下历经气动式煤斗匀称传至焦油吸咐除尘装置中；氢氧化钙颗粒料在焦油吸咐预除尘装置中，变成悬浮状，与反方向进到的高水流量烟气充足混和触碰、反映、表层吸咐，除去烟气中的焦油等。含有害物烟气在焦油吸咐除尘装置中历经碳酸钠吸咐后，含吸咐物的碳酸钠、粉尘颗粒物及烟气进到直接进入总通风风管布袋子除尘器除尘，防止焦油对布袋子的危害。
二、烟气收尘工艺线路

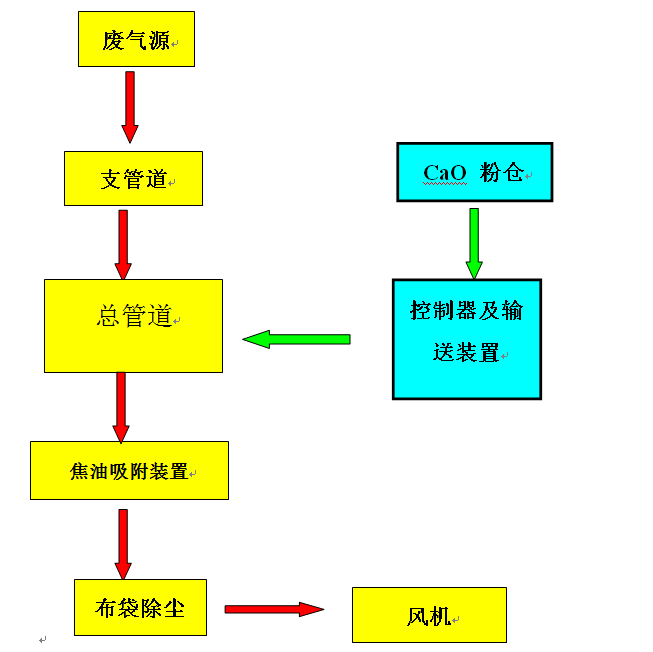

2.1工艺流程
排烟除尘系统区域烟气----支管道--总管道---焦油吸附装置---布袋除尘器----风机-----烟囱
项目整体工艺流程为：废气吸附脱附工艺流程
2.2 设备的大概体积尺寸 ：根据现场空间位置定向设计，粗估尺寸3mⅩ3m，或可分拆分段布置。总之根据现场具体情况定。
三、投资摡算
表一:摡算汇总表
序号 | 项目名称 | 数量 | 价格(万元) | 总格(万元) |
1 | 焦油吸附装置
| 1台 | 1 | 75 |
2 | 布袋除尘器 温度约200℃ | 1台 | 12 | 12 |
3 | 石灰料仓（系统共用） | 1套 | 2.5 | 2.5 |
4 | 输送系统 | 1套 | 2.0 | 2.0 |
5 | 电控系统 | 1套 | 0.5 | 0.5 |
6 | 指导安装费，调试费 | 1套 | 0.5 | 0.5 |
7 | 运 费 | 2.5 | 2.5 | |
8 | 税 费 | 4.0 | ||
总 价 | 98. |
四 工程实施
工程进度 项目从合同签定到验收所需时间为50工作日，
五 海韵环境简介与焦油吸附除尘相关的专利
六 部分与焦油吸附除尘相关业绩：
七;属于焦油吸附除尘装置的业绩近期合同：
