火星捕集器和旋风除尘器在布袋除尘器烧袋上应用 一 概述

        生物科技有限公司一台焚烧炉配套一台布袋除尘器，因使用过程中，发生多次烧袋现象。为此，我公司技术人员通过现场实际考察与贵公司技术人员交流，结合贵公司焚烧炉配套一台布袋除尘器的工艺特点和我公司的工程经验，从工艺技术、系统稳定运行、投资成本及运行成本等各方面进行深入细致的论证，提出了一套旋风分离式阻火器（国家发明专利号2017113339402（发明专利公布日2018年02月05日）；实用新型专利号2017217384012；实用新型专利号2019202177381；实用新型专利号2019205483783。为此制定以下技术方案，供业主单位选型决策参考。

二 旋风分离式阻火器火星捕集器工作原理

2.1烧袋原因；布袋除尘器布袋除了高温烧毁外，烟气中的火星对除尘器布袋的损害也相当的严重，如焚烧炉等在生产过程中会有大量的火星进入烟气中，很多未完全燃烧的碳颗粒随烟气排出，这些碳颗粒中密度较轻的一部分仍处于阴燃状态，成为烟气中的火花(火星)进入布袋除尘器，如不及时处理火星，特别是在滤袋表面粉尘层较薄时，就会造成火星将滤袋烧穿，形成不规则圆洞。温度过高造成除尘器布袋的烧毁的原因，主要是除尘布袋表面的初始层厚度不够，烟气温度过高所至。如果除尘器长期处理的烟气温度超过布袋的工作条件，容易使除尘布袋硬化收缩，或融化产生破洞。如果初始层厚度不够，烟气中的火星流入、或粉尘发热，也可能使除尘布袋烧出孔洞。造成除尘布袋烧毁主要体现在在线新更换的除尘布袋上。由于在线更换后未进行预涂灰，高温烟气携带火星直接触布袋，易使除尘布袋受到烧损。防止烧毁措施：确保除尘布袋表面的初始层厚度。保证排烟温度不超温（炉的控制标准不高于180℃）

2.2阻火器工作原理；当含尘烟气从空气预热器进入陶瓷多管旋风除尘器，陶瓷多管式旋风除尘器上部增加火花捕捉器，火花捕捉器由火花捕捉器箱体、金属滤网、U型档板、火花捕捉器管道组成，火花捕捉器箱体与陶瓷多管式旋风除尘器箱体连成一体，火花捕捉器与陶瓷多管式旋风除尘器共用一个卸灰系统灰斗，灰斗下面连接卸灰阀。在火花捕捉器箱体内与烟气进口流动方向设置三层不同孔径的金属滤网，在火花捕捉器箱体与火花捕捉器管道连接处对应金属过滤网设有气动吹灰器，以防金属网孔过滤元件堵塞和火花捕捉器箱体内U型档板积灰。含大颗粒火花旋转烟气在离心力作用下，将其中含有火花的粗颗粒粉尘甩到所述陶瓷管的内壁上，火花最终失去动能产生沉降，直接下落到灰斗，经过陶瓷多管式旋风除尘器后烟气中仍然有很多小颗粒火花，不同粒径的小颗粒火花再经过三层不同孔径的金属滤网碰撞和多层U型火花挡板碰撞，U型档板内底面上粘贴陶瓷纤维挡火毡能吸收撞来的小颗粒火花的动能，有效减轻颗粒反弹，进而达到捕捉大小火花的目的，火花捕集过程完成，烟气则通过火花捕捉器管道到达布袋除尘器进风口，烟气进入布袋除尘器进一步过滤从布袋除尘器出风口排出，保证的布袋除尘器的绝对安全。

旋风分离式阻火器不仅能捕捉火花，同时除去60%灰尘大大减轻了布袋除尘器负荷。

三布袋除尘器阻火器装置应用情况介绍

2005年盐城市海韵环境工程技术有限公司研究在布袋除尘器前增加阻火装置（国内独创）,在日本帝人三原事务所以煤、旧轮胎及木屑为混合燃料75T/H高温高压环流化床锅炉袋式除尘器使用，取得显著效果，稳定运行五年无烧袋。十多年来我公司在焦化，冶金，锅炉行业使用上百台布袋除尘器阻火装置，从未发生过烧袋现象。2017年秦皇岛华恒生物工程有限公司新上一台20吨生物质锅炉布袋除尘器，布袋除尘器的燃料主要是葵花籽的皮和植物的秸秆，安装一台我公司生产的锅炉布袋除尘器阻火装置，使用了到今24个月布袋除尘器一直没有烧袋现象。2019年内蒙古诚信永安化工有限公司焚烧炉配套一台布袋除尘器安装一台我公司生产的布袋除尘器阻火装置，稳定运行13个月。2019年浙江合力海科新材料股份有限公司6万/h袋式除尘器配套阻火器稳定运行6个月。

四本项目内容包括项目的设计、制造

旋风分离式阻火器技术要求；目的——用于阻止未燃尽的灰渣制止进入布袋除尘器，防止所形成的着火源而影响布袋使用，能阻止烟气中所带的高温火种(烟尘或未燃尽物)进入布袋除尘器内，同时除去50-60%灰尘大大减轻了布袋除尘器负荷。

4.1阻火装置设备技术要求：

（1）处理风量：36000-45000（m3/h）

（2）含尘气体入口温度： 150-180℃，

（3）旋风分离式阻火器进出口阻力：≤1800Pa

4.2供货范围

负责布袋除尘器阻火装置设备设计、制造、供货、指导安装、调试。

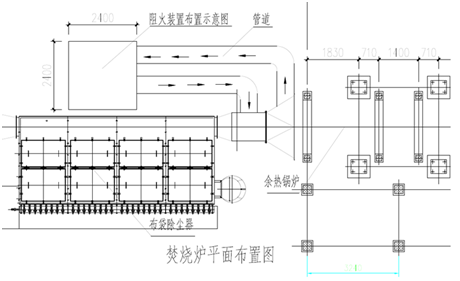

自空气预热器出口管路分叉口设置分气箱，一路通过管道到布袋除尘器阻火装置主箱体，另一路通过管道布袋除尘器进口连接布袋除尘器阻火装置主箱体。管道走向根据工艺要求允许现场调整。见图

布袋除尘器阻火装置-  ZHQ360   清单见下表

4.3设备安装甲方负责设备安装，乙方指派一名技术人员指导安装，安装调试工期为设备到厂后1-3天内完成。

1.      火星捕集器；

2.      数量：1个

3.      管道规格 φ720mm*6 mm;

4.      要求阻力： ≤500Pa

5.      介质参数

1）        介质：生物质烘干烟气，含一定烟尘、生物质小颗粒<5mm）；

2）        压力：-4KPa~0；

3）        烟气温度：150~250℃；

4）        烟气量：30000m3/h。

6.      材质： 碳钢；

7.      安装方式： 垂直安装（或水平）；

8.      附带双法兰和连接件、石墨成型密封件；

9.      灭火效率：≥98%

10. 环境温度（-40℃~40℃）；露天室外布置；

11.  刷漆：耐高温银粉漆
