烟气热解气含焦油废气预处理装置

烟气热解气含焦油废气预处理装置

专利申请号201920548378.3

专利申请号202020741197.5

生物质热解气化三联产焦油烟气脱硫脱硝的项目，农林生物质气化发电三联产领域气体里的焦油令头疼不已，沾的到处都是，催化剂堵塞，布袋堵塞，烟道阻力飙升，有啥好方法对付焦油的？焦油含量到几百毫克每标方？污泥烧结机在生产过程中产生带有超细氧化铁粉、水蒸气、焦油的烟气, 烟气的特征：烟尘又粘又潮又细. 粘性很大 ,极易在除尘管道中及除尘器本体粘结 ,堵塞管道和除尘器本体 ,而导致运行不正常 ;其次是由于除尘效率不高 ,导致引风机叶轮因粘料严重 ,失去平衡 ,造成风机振动而损坏 ,除尘系统无法正常工作。常规的除尘系统中使用最普遍的布袋除尘器由于滤袋在处理此温度(80-100℃)含油、含水烟气时会受潮板结堵塞不能使用；干式静电除尘器则由于烟气中含油、含水造成粉尘粘附性增大，捕集效果急剧下降；湿式静电除尘对粉尘适应性较差，同时湿式静电除尘还会对环境造成二次污染需附属污水处理，限制了湿式电除尘器的应用。

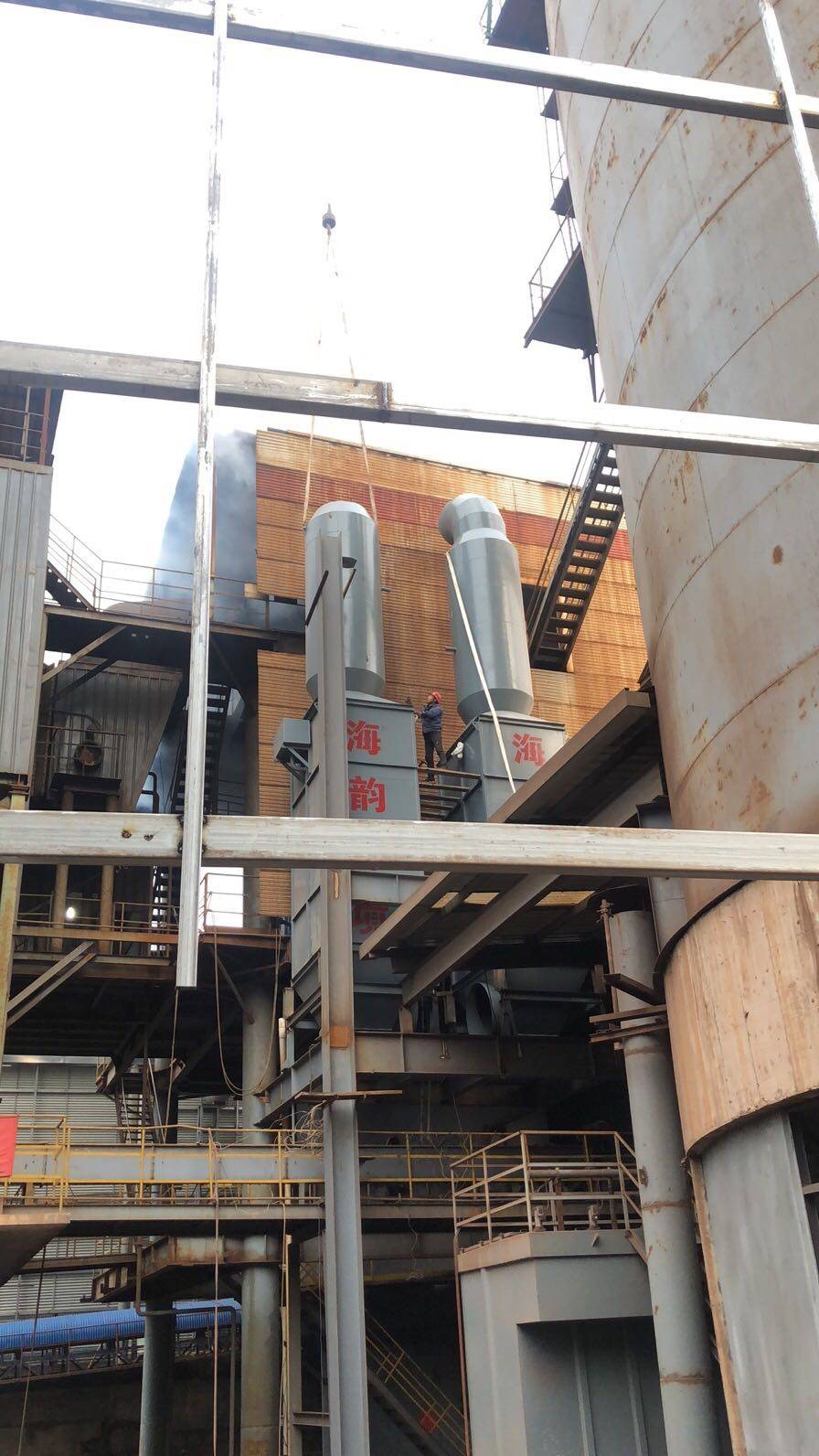

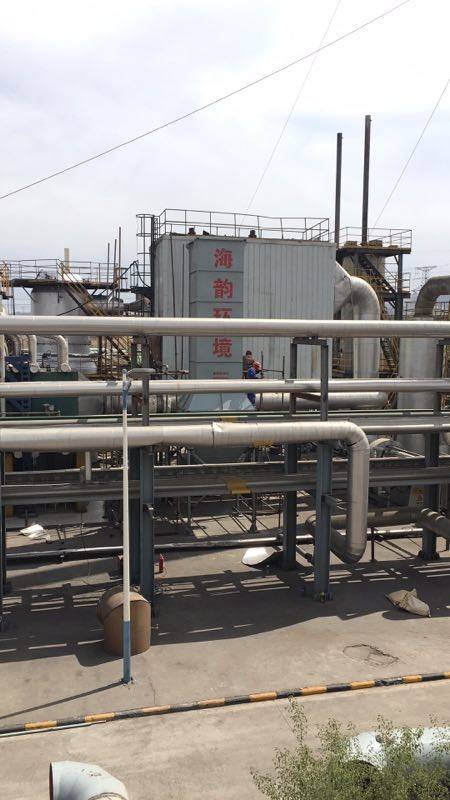

针对烟气尘源含焦油、含水造成粉尘粘附性增大易沾粘钢板特性，盐城市海韵环境工程技术有限公司研发含尘气体首先进入油水预除尘装置进行干式除尘，当含尘气体进入箱体时， 在油水预除尘装置内设置碰撞板将大部分较大颗粒经及带有粘性粉尘加以捕抓，这为第一道干式除尘，经过第一道干式除尘的含尘气体再进入钢丝球过滤层，利用钢丝球将比表面积扩大，进行进一步粉尘碰撞，接触收集，将大部分污染源收集，在钢丝球过滤层设置清堵空气炮用于阻止粉尘的积聚, 让其吸附在钢丝球过滤层上的物质脱落便于清理过滤层，让其脱落的物质掉落到灰斗上，便于集中处理。在油水预除尘装置设置保养维修门，定期清除碰撞板沾附之粉尘和更换钢丝球，即可维持装置正常运转。

当烟气含水量大于：15％～30％  含油率大于 4％～10％(重量百分比), 可通过料仓采用200目左右的消石灰粉作为吸附剂，吸附烟气中的水分及焦油。氧化钙粉料从料仓内排出后经给料装置后，通过给料控制装置调节输送氧化钙量大小，再在压缩空气的作用下经过气动溜槽均匀输送到油水预除尘装置中；氧化钙粉料在油水预除尘装置中，成为飘浮状，与反向进入的高流速烟气充分混合接触、反应、表面吸附，去除烟气中的水蒸气,有害物废油等。含有害物质烟气在油水预除尘装置中经过氢氧化钙吸附后，含吸附物的氢氧化钙、烟尘颗粒及烟气进入油水预除尘旋风焦油烟气吸附捕集器装置系统进行气固分离过滤，过滤净化后的烟气经引风机直接进入塑烧板除尘器（或布袋除尘器），避免油和水分对塑烧板（或布袋）的损害。本油水预除尘旋风焦油烟气吸附捕集器装置除尘效率达80-85%。

二、烟气收尘工艺线路

2.1工艺流程

排烟除尘系统区域烟气----主管道---旋风焦油烟气吸附捕集器装置-----新增风机----塑烧板除尘器（或布袋除尘器）----风机------烟囱。盐城市海韵环境工程技术有限公司研发的含焦油烟气吸附布袋除尘器获国家两项实用新型专利和一项发明专利。针对烟气尘源含油、含火星造成粉尘粘附性增大易沾粘钢板特性，含尘气体首先进入油水预除尘装置进行干式除尘，当含尘气体进入箱体时， 在油水预除尘装置内设置碰撞板将大部分较大颗粒经及带有粘性粉尘加以捕抓，这为第一道干式除尘，经过第一道干式除尘的含尘气体再进入钢丝球过滤层，利用钢丝球将比表面积扩大，进行进一步粉尘碰撞，接触收集，将大部分污染源收集，在钢丝球过滤层设置清堵空气炮用于阻止粉尘的积聚, 让其吸附在钢丝球过滤层上的物质脱落便于清理过滤层，让其脱落的物质掉落到灰斗上，便于集中处理。在油水预除尘装置设置保养维修门，定期清除碰撞板沾附之粉尘和更换钢丝球，即可维持装置正常运转。

技术原理；烟气中含焦油废气除尘系统吸附装置，确保实现除尘系统安全稳定运行目标。为了实现上述目的，本装置包括焦油吸附塔、布袋除尘器、吸附剂粉仓计量输送装置、罗茨风机、循环泵输送系统、物料流化器、脉冲喷吹系统和智能操作系统。所述的焦油吸附塔设置于布袋除尘器前方，用于焦油烟气中大颗粒物与细微粉尘的分离，焦油吸附塔内部设置有多层焦油吸附板，焦油吸附板由金属滤网制成C型或U型档板，新加入的吸附剂与烟气携带的焦油物料在焦油吸附板形成激烈湍动的大比表面物料床层，来吸附焦油，且吸附了焦油的物料，在高湍动的环境下，聚集凝并形成较粗颗粒，焦油被吸附剂有效地包裹；

所述的脉冲喷吹系统设置于焦油吸附塔顶部，用于将焦油吸附板上粗颗粒喷吹落入灰斗内，以防止焦油吸附板金属微孔过滤网板堵塞；所述物料流化器设置于焦油吸附塔底部的灰斗内，对灰斗内的吸附剂粉进行流化处理；所述的吸附剂粉仓计量输送装置包括缓冲小仓，缓冲小仓下部设有传感器称重装置，缓冲小仓下方依次连接有星型给料器、喷射泵，喷射泵一端连接罗茨风机，另一端连接吸附剂喷淋管；所述吸附剂喷淋管设置于焦油吸附塔内对应多层焦油吸附板，用于将吸附用的吸附剂均匀散布于焦油吸附塔内部以及焦油吸附板上；在焦油吸附塔的灰斗出口设置有循环泵送设备，流化后的吸附剂粉在气力作用下重新输送至焦油吸附塔上方进行喷淋，如此循环，直至流化后的吸附剂粉再无吸附功能为止，主要通过洗涤次数及阻力值来判定流化后吸附剂粉的吸附能力。无吸附功能吸附剂粉副产物外排至灰库储。

本装置中吸附剂优选地氧化钙粉、氢氧化钙粉作吸附剂钙基吸附剂,表面积为≥22m2/g。

本装置中吸附剂优选地各种具有很高孔隙率和比面积较大的粉末材料(煅后焦粉、焦炭粉、活性炭、白云石粉等) 作为吸附剂来吸附净化焦油烟气。
