干熄焦焦粉冷却装置

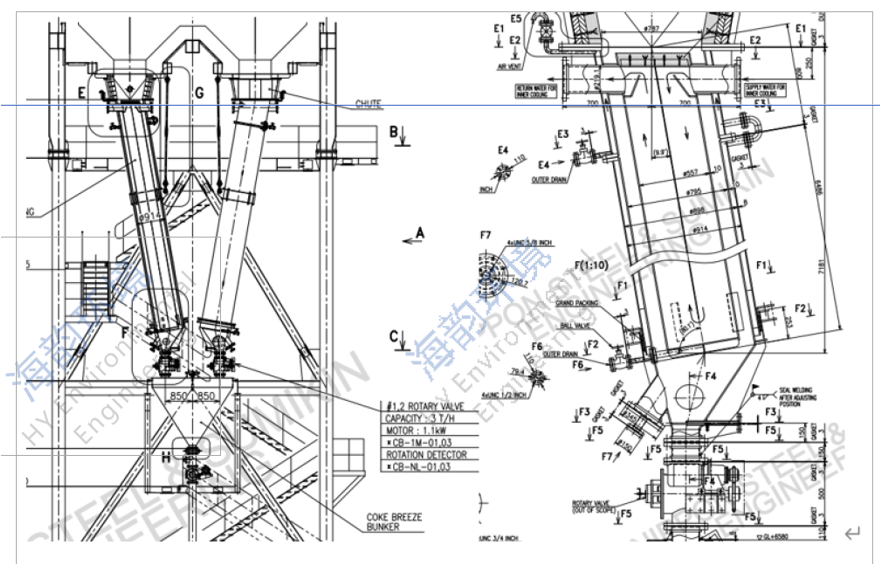

随着节能减排对焦化行业的要求，其配套干熄焦系统也逐步被推广使用。由于干熄焦系 统设备基本上属于单机设备，为此要确保干熄焦系统稳定可靠运行，对其设备提出了较高要 求。干熄焦系统主要包括提升装置、装入装置、干熄炉、一次除尘器及锅炉系统。一次除尘 器下部安装有水冷套管装置，用于冷却一次除尘器的红焦粉后排放。该装置目前普遍采用的 单根三重水冷套管结构，如图1所示，其分为3层：内筒和外筒通水，中间层用来冷却焦粉。 为吸收内筒和外筒的热膨胀差，在水冷套管内筒与外筒间采用填料压盖水封结构，热态时， 常因外套筒移动而造成漏水，漏水后焦炭时常被堵塞在中间层，造成检修频率较高。若只采 用较大的单根水冷套管，焦粉与冷却壁接触面积较小，焦粉冷却速度较慢，往往要设置多根 水冷套管。但是，一方面，由于传统水冷套管的内筒与外筒间采用填料压盖水封结构，制作 体积较小水冷套管难度较大，另一方面，其内筒和外筒均是通过管道连接进排水，多根水冷 套管组装在一起，其管道连接较为繁杂。所以，多根传统的水冷套管难以简单地组合在一起， 形成冷却效果更好的焦粉冷却装置。

干熄焦焦粉冷却装置，该装置可以有效防止因热 膨胀差而产生的漏水现象。
