新型蓄热式冷却阻火器

(阵发性高温烟气冷却分离冷却器)

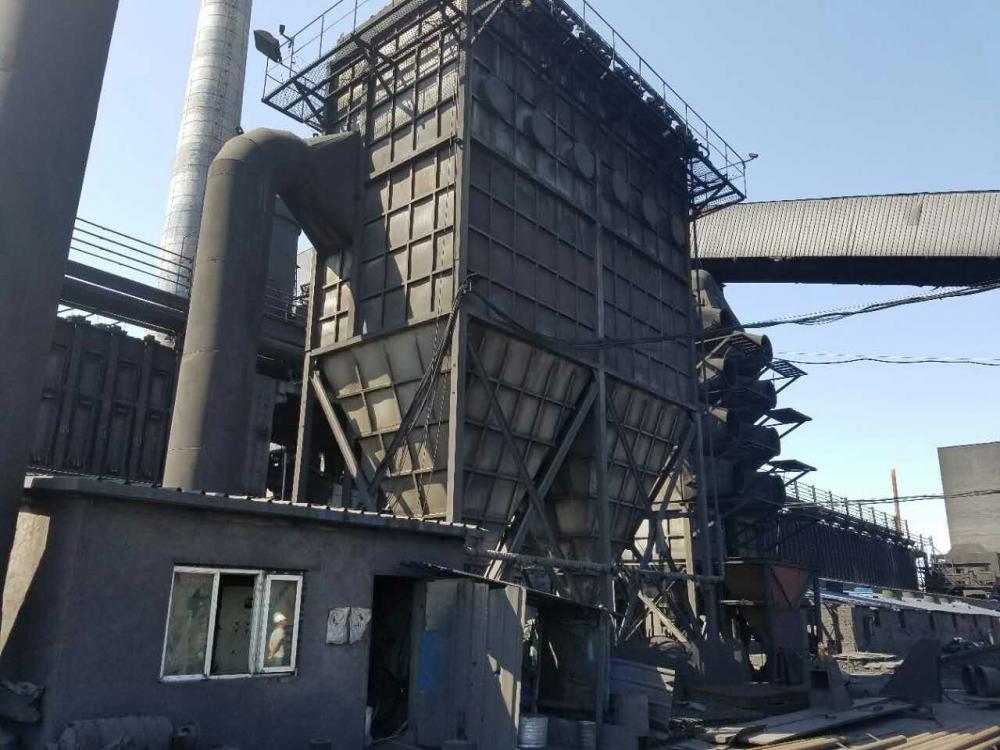

1、安装位置：室外

2、用途：

设置在地面除尘站内。一方面降低焦炉出焦的烟气温度，使进入除尘器的烟气温度降至低于110℃，保证除尘器正常工作；另一方面具有蓄热和预除尘作用。

3、构成及工作原理：

蓄热式冷却阻火器主要由箱体、灰斗、冷却板组、进（出）风管、卸灰装置、防爆装置、框架等组成。焦炉出焦时产生的高温烟气，在除尘风机的作用下，由管道进入出焦蓄热式冷却器中，穿过冷却器板组，在惯性碰撞、重力沉降的作用下，使烟气中大颗粒及火星类物质直接进入灰斗，并在冷却管板的作用下，烟气温度得以迅速降低，由130℃降至110-120℃以下。从而保证了除尘器的正常使用。出焦完成后，管路旁通冷风阀恢复开启，风机低速运转，使室外空气进入灭火冷却器中，将冷却管板组蓄积的热量带入除尘器中，使除尘器保持一定的温度。同时也使冷却板组的温度得到降低，为下一次的出焦冷却做好准备。

4、技术要求：

（1）处理风量：230000（m3/h）

（2）冷却面积：800㎡；

（3）含尘气体入口温度：＜130℃ ，最高温度150-160℃

含尘气体出口温度：＜110℃

（4）设备阻力：≤500Pa

（5）设备耐负压：≥8000Pa

（6）设备本体允许漏风量：＜3%

（7）灰仓配仓壁振动器，手动插板阀，卸灰阀；

（8）设备本体要求防爆；

（9）结构总重量：42T

5、性能要求：

（1）出焦蓄热式冷却器可连续清灰；要求清灰时间、清灰间隔和清灰的周期可根据用户实际需求调节；

（2）电源为380V/220V，三相，50Hz

（3）集中控制和就地控制。

（4）出焦蓄热式冷却器设防爆孔。

（5）使用制度：常年连续运转。

主要部件

1.  箱体

2.  灰斗

3.  冷却板组

4.  进出风管

5.  卸灰装置

6.    支架

外形尺寸3400*3400*14200
