一次除尘器用焦粉冷却设备

干法熄焦领域焦粉冷却设备  一次除尘器用焦粉冷却设备。

焦粉冷却装置是干法熄焦装置中的重要设备，从干熄炉出来的与焦炭换热后的高温循环气体中带有大量的约900℃的高温焦粉，在循环气体管路中通过一次除尘器将循环气体中粒度大于3mm的高温焦粉分离出来，经焦粉冷却设备冷却到250℃以下排出。

现有的干熄焦装置中，经过一次除尘器分离的高温焦粉均是采用套管式焦粉冷却设备进行冷却。冷却套管为内外二层水套，中间层是被冷却的高温焦粉，中间层内、外侧均是冷却水间隙流道，各层间隙均为中空，这种冷却设备换热效率低、热负荷小。

新型高效的焦粉冷却设备，克服换热效率低、热负荷小的缺陷，提高设备单位质量的热交换能力，在满足工艺要求的前提下减小设备尺寸和重量；使内筒冷却水完全排出的构件，确保内筒里没有积水延长内筒焊缝使用寿命；

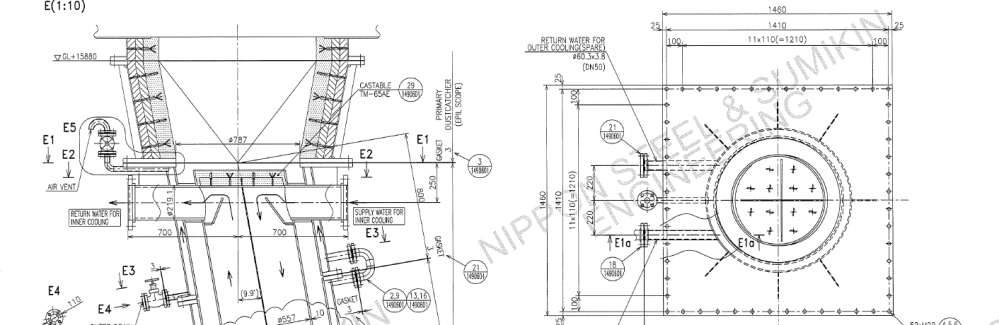

一次除尘器用焦粉冷却设备，至少包括内筒、中间筒、外筒；内筒的内侧有内筒内侧肋板，内筒的外侧有内筒外侧肋板；中间筒内侧有中间筒内侧肋板；内筒进水管与内筒出水管依次穿过外筒，中间筒到内筒；内筒进水管和内筒出水管与内筒的筒内相通；内筒内侧肋板与内筒行成均匀间隔结构；内筒内侧肋板底部通过内筒下封头与内筒排污管相通。外筒进水通过外筒进水管下端进入外筒，外筒出水通过顶端外筒出水管排出外筒；外筒底部有外筒排污管。
