20T/h链条炉SCR脱销系统

1

性能数据

1.1

一般数据

－NSR

mol/mol

1.05

NOx浓度

300

－脱除率

%

94

－脱硝装置氨逃逸

ppm

10

－脱硝装置可用率

%

≥95

－脱硝装置对锅炉效率的影响

%

0.5

1.2

消耗品

－还原剂

kg/h

360(20%氨水)

－电耗(所有连续运行设备轴功率)

kW

20

－仪用压缩空气

m3/h

20

1.3

噪音等级(最大值)

－所有设备(距声源 1 米远处测量)

dB(A)

≤85

2

机械部分

2.1

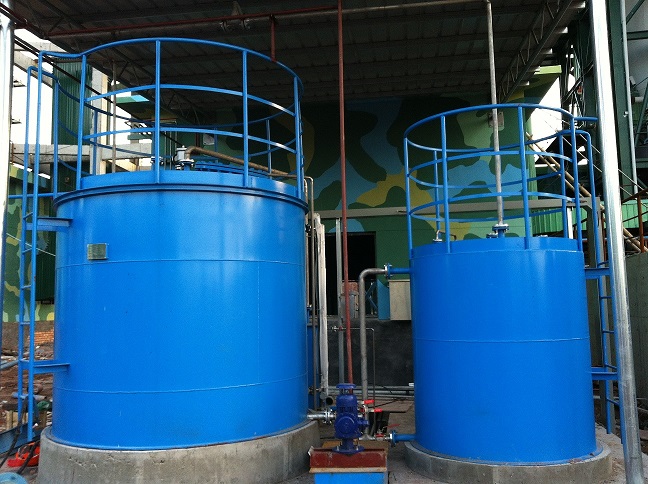

氨水罐

(1)

材质

304

(2)

有效容积

m3

40

(3)

外径

m

3.2

(4)

高度

m

5

(5)

壁厚

mm

6

(6)

设计压力

MPa

常压

(7)

工作压力

Mpa

常压

(8)

设计温度

℃

50

(9)

工作温度

℃

30

2.2

氨水供给泵

(1)

型式

多级离心泵

(2)

数量

台

2(一用一备)

(3)

出口压力

Mpa

1.4

(4)

功率

kW

2.2

(5)

流量

m3/h/台

3

2.3

氨水喷枪

(1)

型号

FM25

(2)

数量

支

2

(3)

材质

不锈钢

2.4

反应器

(1)

反应器总数量

台

1

(2)

反应器截面尺寸

mm× mm

3910×2030

(3)

反应器本体高度

mm

8000

2.5

催化剂

(1)

催化剂床层数

层

2+1

(2)

催化剂类型

蜂窝式

(3)

催化剂基材

V2O5-WO3-TiO2

(4)

催化剂体积

m3

7.52

(5)

催化剂内线速度(LV)

m/s

5.09

(6)

SO2转化率

%

<1

(7)

化学寿命

h

16000

(8)

机械寿命

h

80000

2.6

排水沟

(1)

材质

混凝土

(2)

长×宽×深

0.3×0.3×0.5

3

电气部分

3.1

MCC 柜

380V 低压开关柜

MNS 柜

4

仪控部分

4.1

仪表及控制设备

4.1.1

现场设备

4.1.1.1

模拟量测量

温度测量

热电偶

K 型

补偿导线

详见设备清单

热电阻

制造厂

—

详见设备清单

热电阻材质(Pt100 分度号)

—

Pt100

基本误差限

±%

±(0.15+0.002|t|)

测量范围(最大值和最小值)

℃

0~300

100℃时的电阻值

Ω

138.51

流量测量

流量计

制造厂

—

详见设备清单

电磁原理和科氏利原理流量

测量元件型式

电磁原理和科氏利原理流量计

精度等级

—

<0.1%

压力变送器

制造厂

—

详见设备清单

型号规格

—

3051

工作原理

—

电容/单晶硅

精度等级

—

<0.1%

压力变送器(绝对压力)

无

物位测量

物位变送器

超声波

制造厂

—

详见设备清单

测量元件型式

—

工作原理

—

声波反射原理

测量范围

—

精度等级

—

<0.1%

电气参数测量

见电气部分

4.1.2

开关量测量

制造厂

详见设备清单

型号规格

开关闭合次数(重复性)

触点容量

V/A

220ACV/5A

4.1.3

执行机构

气动执行机构

制造厂

—

详见设备清单

型    式

—

智能一体化

气    源

MPa

0.4~0.6

转    矩

Nm

根据阀门扭矩而定

限位开关数量

—

2

位置发送器

—

控制精度

4.2

就地盘/本体控制装置

用    途

—

制造厂

—

国产

型    号

—

接线盒、控制柜、端子排

制造厂

—

国产

型    号

—

长度×宽度×高度

mm

根据工程需要确定

电缆连接技术

接线端子

变送器支架

材    料

—

防腐：如热浸电镀处理

不锈钢

尺    寸

mm

根据工程需要确定

仪表传感器的保护外壳

IP65

制造厂

—

详见设备清单

型    式

—

材    料

—

铝塑或不锈钢

加热元件

—

设备间中盘、柜

制造厂

—

详见设备清单

型    式

—

详见设备清单

防护等级

IP

IP54

长×宽×高

mm

根据需要而定

在 SCR 装置/辅助装置的数量

根据需要而定

4.3

控制系统

浙大中控

1

氨水储罐

φ3.2×5  SS304

座

1

盐城海韵环境

2

排水沟

0.3×0.3×0.5

条

1

盐城海韵环境

3

氨水供给泵

1.4MPa  Q=3m3/h

台

2

国产

1运1备

4

氨水卸载泵

0.25MPa Q=30m³/h

台

1

国产

5

雾化喷枪

FM25

支

2

Spraying

共立

BELT

6

消防喷雾系统氨泄漏检测仪

套

2

国产

7

水煤气管道

套

1

国产

8

不锈钢管道

套

1

国产

9

压缩空气管道

套

1

国产

10

阀门

套

1

天津瓦特斯

11

反应器

套

1

国产

12

催化剂

套

1

NANO/AIREP

13

声波吹灰器

DC-75

台

3

北京光耀/北京时林/上海图原

14

非金属补偿器

个

2

江苏百新/南京宇行/上海发电设备

15

催化剂检修电动葫芦

个

1

湖北银轮蒲起/江苏三马/河南中州

16

催化剂检修手拉葫芦

个

1

湖北银轮蒲起/江苏三马/河南中州

17

仪用压缩空气罐

个

1

南京庆盛/无锡利保/南京恒拓

18

原烟气挡板门

个

1

镇江辅机/华通电力/华东电力

19

旁路挡板门

个

1

镇江辅机/华通电力/华东电力

20

净烟气挡板门

个

1

镇江辅机/华通电力/华东电力

二

其他

1

油漆

t

0.1

盐城海韵环境

2

平台扶梯

t

10

盐城海韵环境

1

压力表

防震

只

若干

上自仪

2

压力变送器

防震

只

2

国产或进口

3

转子流量计

只

2

国产或进口

4

磁翻板液位计

台

1

上自仪

5

NH3逃逸检测

套

1

川仪、皖仪、雪迪龙

6

三阀组

套

2

国产

7

控制电缆

套

1

国产

8

动力电缆

套

1

国产

9

桥架

t

3

国产

10

安装型钢

t

3

国产

11

仪表保护箱

面

3

国产

12

DCS控制

套

1

国产

13

CEMS

套

1

川仪、皖仪、雪迪龙

一

0.4KV配电装置

1

低压抽屉式开关柜

MNS系列柜配负荷开关及塑壳开关，电动机回路配马达控制器

面

1

国产

2

检修电源箱

台

1

国产

二

安装材料

1

动力电缆

套

1

国产

2

控制电缆

套

1

国产

3

桥架

套

1

国产

4

照明

套

1

国产

5

通讯

套

1

国产

6

电缆保护管

套

1

国产

7

安装钢材

套

1

国产
