       我公司近期通过与东南大学合作，脱硫烟气“热烟气混合稀释法”消除“白烟”的探索性试验方案，现将烟气“白烟”治理方案汇报如下：

1、“冷凝换热法+热烟气混合稀释法”白烟治理方案：

由于没有对脱硫烟气混合前后的温度、湿度、流量等数据进行专业检测，海韵环境根据相关理论知识和白雾治理的实践，总结出以下消除“白烟”的理论：

⑴空气饱和水含量随着温度和压力而变化，当烟气中的含水量超过大气中的含水量时，就出现“白雾”现象，当烟气中的含水量低于大气中的含水量时，就看不到“白雾”。

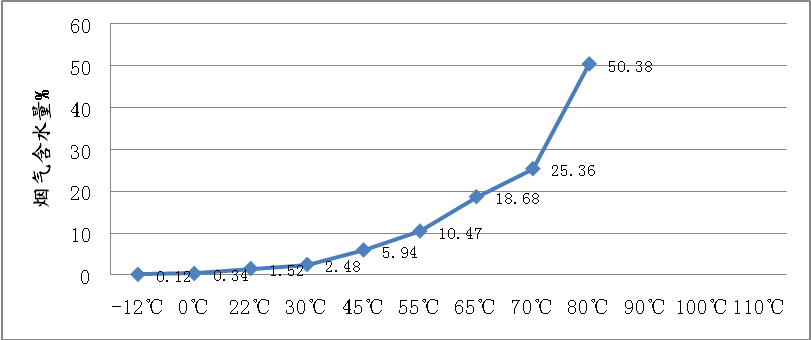

⑵在不同温度下（1标准大气压下），烟气中的含水量不超过以下数值，则看不到“白烟”，详见表1和图1所示：

表1   不同温度下（1标准大气压下），烟气中最大含水量对照表

图1说明：①图中AB折线为烟气中最大含水量曲线，AB线以下区域看不到“白烟”。②“白烟”是否可见，还与当地大气压力、大气相对湿度、烟气扩散速度、扩散高度、烟气温降差异等诸多因素有关。③烟气从烟囱排出与大气接触后，还应考虑有大约5～15℃不等的温降。

流量：7.5万m3/h；温度：50-60℃左右；颗粒物：50 mg/m3；SO2：150mg/m3；NOX：80 mg/m3；含湿量100%。

2、脱硫烟气基础资料：

3、治理方案：

3.1方案一：

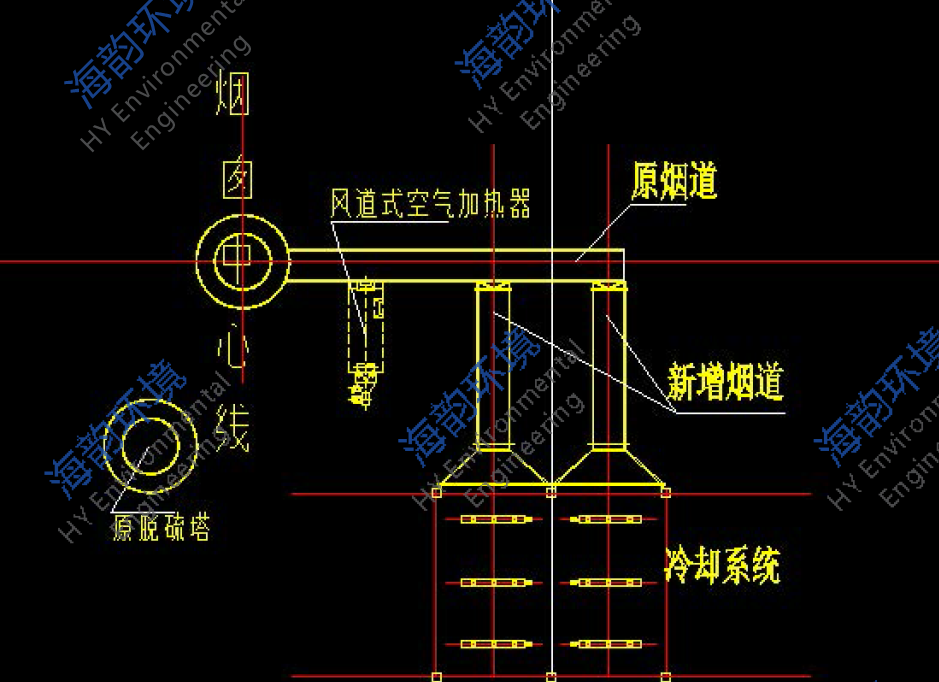

       1、冷凝换热法+热烟气混合稀释法 　　是将脱硫后的白烟气经脱水、过滤、除湿后，温度从50℃降到25-30℃，冷凝水经三级沉淀处理后用于水冲渣，湿烟气温度降低析出部分冷凝水。降温后的湿烟气在引风机的作用下进入烟囱本体,最终通过烟囱本体顶部的湿烟气排放口 排入大气环境中。为了确保AB线以下区域看不到“白烟”，需设置风道式空气加热器，在鼓风机的作用下，经风道式空气加热器升温产生的热空气进入热空气主管道,然后通过热空气支管道均匀分散到烟囱的四周，再进入烟囱夹套的环形夹层进一步分散，最终通过烟囱夹套顶部的热空气出口排入大气环境中并和由烟囱顶部的湿烟气排放口 排出的湿烟气接触混合，包裹在湿烟气的表面，达到消除白烟和烟囱雨的目的。

　　2、

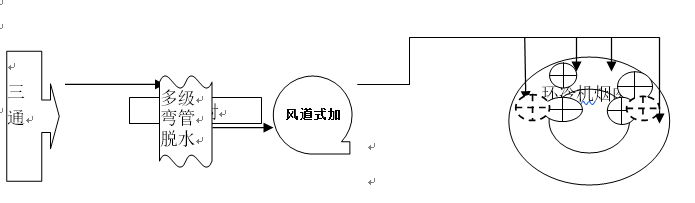

图2：方案一工艺流程图

4、投资概算：

改造资金共计44.5万元，详见表1：

表1  脱硫烟气“白烟”治理投资概算（方案一）
