石灰石-石膏烟气湿法脱硫

石灰石-石膏烟气湿法脱硫更新日期:2018-10-30T09:31:57石灰石-石膏烟气湿法脱硫工程图纸目录序号 图册编号 图 册 名 称一、工艺部分 1 T259Z-J0101 工艺竣工图设计说明及卷册目录2 T259Z-J0102 KKS编制说明3 T259Z-J0103 物料平衡表4

产品介绍

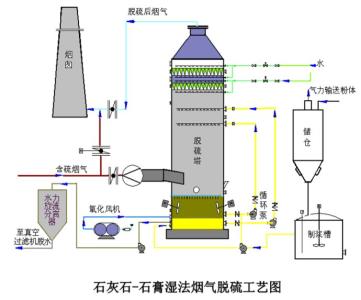

石灰石-石膏烟气湿法脱硫

石灰石-石膏烟气湿法脱硫工程图纸

目录

序号       图册编号       图  册  名  称

一、工艺部分
1       T259Z-J0101        工艺竣工图设计说明及卷册目录
2       T259Z-J0102        KKS编制说明
3       T259Z-J0103        物料平衡表
4        T259Z-J0104       脱硫岛总布置图
5       T259Z-J0105        脱硫岛系统图
6       T259Z-J0201        设备清册
7       T259Z-J0202-01        主要材料清册
8       T259Z-J0202-02        阀门清册
9       T259Z-J0203        保温油漆
10       T259Z-J0301        脱硫岛平台、扶梯安装图
11        T259Z-J0302       脱硫岛检修起吊安装图
12       T259Z-J0303        脱硫岛设备安装图
13       T259Z-J0304-01        工艺水箱制作图
14       T259Z-J0304-02        工业水箱制作图
15       T259Z-J0304-03        石灰石浆液箱制作图
16       T259Z-J0304-04        滤液箱装配图
17       T259Z-J0304-05        废水缓冲箱制作图
18       T259Z-J0305        事故浆液箱制作图
19       T259Z-J0306        1号吸收塔设计图
20       T259Z-J0307        2号吸收塔设计图
21       T259Z-J0401        烟道安装图
22       T259Z-J0403        挡板门有关管道安装图
23       T259Z-J0404        吸收塔浆液循环管道安装图
24        T259Z-J0405       石膏脱水间设备及管道安装图
25       T259Z-J0406        石灰石浆液管道安装图
26       T259Z-J0407        事故浆液箱有关管道安装图
27       T259Z-J0408        杂项管道安装图
28       T259Z-J0409B        氧化空气管道安装图
29       T259Z-J0410-01        工业水管道安装图
30       T259Z-J0410-02        工艺水管道安装图
31       T259Z-J0411        综合管架管道安装图
32       T259Z-J0412        吸收塔相关管道安装图
33       T259Z-C0101        施工图说明及卷册目录
34       T259Z-C0102        设备及主要材料材料清册
35       T259Z-C0202        石灰石粉仓设备及管道安装图

二、电气部分
1       T259Z-D0101        脱硫岛电气总的部分
2       T259Z-D0102        脱硫岛电气设备及主要材料清册
3       T259Z-D0103        脱硫岛6kV 厂用电接线及布置
4       T259Z-D0104        脱硫岛380/220V厂用电接线及布置
5       T259Z-D0105        脱硫岛防雷及接地装置
6       T259Z-D0106        脱硫岛滑线及安装图
7       T259Z-D0201        脱硫岛6KV系统二次接线
8       T259Z-D0202        脱硫岛低压厂用系统二次接线
9       T259Z-D0203        脱硫岛220V直流系统接线图
10       T259Z-D0204        脱硫岛UPS系统
11       T259Z-D0205        脱硫岛电气部分I/O清册
12       T259Z-D0206        脱硫岛火灾探测及报警系统
13       T259Z-D0207        脱硫通讯管理系统
14       T259Z-D0301        脱硫岛照明总的部分
15        T259Z-D0302       脱硫岛电控楼照明布置图
16       T259Z-D0303        制浆脱水楼照明布置图
17       T259Z-D0304        脱硫岛室外设备及道路照明布置图
18       T259Z-D0305        脱硫岛通信
19       T259Z-D0401        脱硫岛电缆敷设总的部分
20       T259Z-D0402        脱硫岛电缆清册
21       T259Z-D0403        脱硫岛区域电缆构筑物布置图
22       T259Z-D0404        脱硫岛电缆敷设图
23       T259Z-D0405        脱硫岛电缆防火阻燃设施

三、热控部分
1       T259Z-K0101        热控施工图说明书及卷册目录
2       T259Z-J0105        脱硫岛P&ID (随工艺出版,不单独出图)
3       T259Z-K0103        控制室、电子设备间及就地盘柜布置图
4       T259Z-K0201        就地单元仪表接线及安装图
5       T259Z-K0202        热工气源系统施工图
6       T259Z-K0203        热工电源系统施工图
7       T259Z-K0204        仪表保温保护箱施工图
8       T259Z-K0205        热控接线盒安装接线图
9        T259Z-K0301       I/O清册
10       T259Z-K0302        DCS系统端子接线表
11       T259Z-K0303        DCS系统接地及硬手操按钮施工图
12       T259Z-K0401        CEMS施工图
13       T259Z-K0501        电缆桥架规划布置及电缆敷设图
14       T259Z-K0502        电缆清册
15       T259Z-K0601        电视监控系统施工图
16       T259Z-K0701        盘台箱柜清册
17       T259Z-K0702        就地仪表清册
18       T259Z-K0703        DCS设备清单
19       T259Z-K0704        阀门执行机构清单
20       T259Z-K0705        导管及仪表阀门清册
21       T259Z-K0706        安装材料汇总清册
22       T259Z-K0801        增压风机就地控制箱接线图
23       T259Z-K0802        挡板密封风加热器就地控制箱接线图
24       T259Z-K0803        石灰石粉仓布袋除尘器就地控制箱接线图
25       T259Z-K0804        真空皮带机就地控制箱接线图
26       T259Z-K0805        废水电控箱接线图
27       T259Z-K0806        配变频旋转给料阀及闸阀控制柜就地接线图
28       T259Z-K0807        电动执行机构接线施工图

四、总图部分
1       T259Z-Z0101        脱硫岛总平面及竖向布置图
     T259Z-Z0102        脱硫岛道路施工图
     T259Z-Z0103        脱硫岛沟道施工图
     T259Z-Z0104        脱硫岛综合管线布置图

五、土建部分
1       T259Z-T0101        建筑结构设计总说明及卷册目录
2       T259Z-T0201        电控楼建筑施工图

3       T259Z-T0202        电控楼基础施工图
4       T259Z-T0203        脱硫电控楼结构图
5       T259Z-T0204        脱水楼建筑施工图
6       T259Z-T0205        脱水综合楼基础图
7       T259Z-T0206        脱水综合楼结构施工图
8       T259Z-T0207        吸收塔基础施工图
9        T259SZ-T0208       脱水综合楼零米地下设施施工图
10       T259Z-T0301        烟道进出口支架、支墩基础施工图
11       T259Z-T0302        烟道进出口支架,支墩结构图
12       T259Z-T0303        增压风机基础施工图
13       T259Z-T0304        增压风机房基础施工图
14       T259Z-T0305        增压风机房结构图

15       T259Z-T0306        循环泵/氧化风机房基础施工图
16       T259Z-T0307        循环泵/氧化风机房结构图
17       T259Z-T0308        石灰石粉仓及石灰石浆液箱基础图
18       T259Z-T0309        石灰石粉仓上部建筑结构图

19       T259Z-T0310        事故浆液箱基础施工图
20       T259Z-T0311        CEMS分析室施工图
21       T259Z-T0312(1)        吸收塔排水坑及地沟施工图
22       T259Z-T0312(2)        循泵支墩施工图
23       T259Z-T0312(3)        密封风机、密封风机电加热器基础施工图
24       T259Z-T0314        循环泵/氧化风机房建筑图
25       T259Z-T0315        增压机房建筑图
26       T259Z-T0316        循环泵/氧化风机房0.00米地下设施施工图
27       T259Z-T0401        综合管架土建图
28       T259Z-T0501        预埋件图集
29       T259Z-T0601        天桥施工图
30       T259Z-T0701        增压机房封闭施工图
31       T259Z-T0702        粉仓氧化风机房封闭施工图

六、给排水、消防部分
1       T259Z-S0101        脱硫岛给排水及消防施工图总说明
2       T259Z-S0102        材料设备清册
3       T259Z-S0201        FGD区室外生活、消防及工业给水管道施工图
4       T259Z-S0202        FGD区室外排水管道施工图
5       T259Z-S0301        脱硫电控楼室内给排水管道安装图
6       T259Z-S0302        循环泵房及增压风机房室内给排水管道安装图
7       T259Z-S0303        制浆脱水楼室内给排水管道安装图
8       T259Z-S0401        脱硫电控楼消防系统设施施工图
9       T259Z-S0402        其他消防设施安装图
10       T259Z-S0403        消防设计说明书

七、采暖通风部分
1       T259Z-N0101        施工图说明书及卷册目录
2       T259Z-N0102        设备及主要材料清册
3       T259Z-N0103        脱硫电控楼空调、采暖通风施工图
4       T259Z-N0104        石膏脱水间综合楼采暖通风
5       T259Z-N0105        浆液循环泵房采暖通风
6       T259Z-N0106        增压风机房采暖
7       T259Z-N0107        CEMS分析室空调
8       T259Z-N0108        脱硫区域采暖热网
9       T259Z-N0109        石灰石粉仓采暖通风

八、废水处理系统部分
1       T259Z-H0101        施工图总说明及卷册目录
2       T259Z-H0102        设备材料清册
3       T259Z-H0201        废水处理系统设备布置图
4        T259Z-H0202       废水处理系统管道布置图
5       T259Z-H0203        石灰乳系统,加药系统管道安装图
6       T259Z-H0301        石灰乳箱制作图
7       T259Z-H0302        石灰乳制备箱制作图
8       T259Z-H0303        石联箱制作图
9       T259Z-H0304        清水箱
