中频炉除尘器中频炉除尘系统方案

一、方案设计及设计范围

1.1方案设计

本方案拟对3台20+20+70吨中频感应炉电解铜的熔化共用一台负压脉冲除尘系统。在引风机的作用下，倾倒炉工作时，高温烟气在热抬升力和捕集罩口负压场的作用下，与混入的冷风一起进入捕集罩，通过管网进入脉冲除尘器净化。经净化后的烟气通过引风机进入排气筒直接排入大气。 （电联 150-0510-6507）

除尘系统设置事故放散阀,在特殊情况下与进气阀配合使用。除尘器进风管道设置温控装置,在紧急情况下与气动野风阀(混风阀掺入冷风)配合使用。如遇通风管道里的温度过高(≥180℃时)，打开放散阀，关闭进风阀以免发生滤袋烧毁事故。当烟气温度达到160℃时，打开野风阀以确保温度的降低。从而保证除尘系统的正常运行。

1.2设计范围

本方案对3台20+20+70吨中频感应炉电解铜的熔化烟气污染进行集中治理。包括、集尘罩、中频炉脉冲袋式除尘器、风机、管网系统及排气筒、卸灰系统、电气及自动控制系统组成的负压系统。

1.2.1 设计内容

① 3台20+20+70吨中频感应炉电解铜的熔化捕集罩的结构设计

②  除尘系统吸风管管路设计

③  除尘设备设计

④  除尘系统相关的土建设计

⑤  除尘系统相关的电气设计

1.2.2 设计原则和指标

①  满足国家和行业对环保的要求，各项指标优于标准。

②  除尘系统参数合理，布置得当，不影响中频炉正常工艺生产，操作及设备检修。

③  性能价格比优，既一次投资者，长期运行费用低效果好。

④  烟气捕集率：>85%

⑤  排放浓度：<30mg/m3（GB9078-1996）

1.3关键采用技术

中频炼钢炉的加料方式是加料为行车从炉体上部投料，冶炼后的钢水从炉体前部倾斜出料，为了不影响正常的工序及操作要求，我们认为较为理想的收尘方式，是采用热过程伞形罩作为捕尘用。为了不影响人工操作及加料，该伞形罩根据现场位置定型设计。吸尘罩内附硅酸铝耐温材料，防止温度过高使固定罩变形。固定罩上盖根据需要可设置成移动式，以预备行车起吊位置。 (待定)

该捕集罩用于多台中频炼钢炉的烟气收尘，捕集效率高，烟气温度低。

1.4 φ   米中频感应炼钢炉主要参数及烟气特性：

（1）中频炉是20吨电解铜的熔化铁基炉，坩埚上口直径约XX-1370mm，投料量大约X小时XX吨料，工作频率：600～4000Hz

（2）熔化温度：1250～1450℃

（3）烟气成分：CO、氧化铁、锰、硅粉尘;XXX--XXX

（4）烟气浓度：8～15g/m3

（5）烟气林格曼黑度：3～4级

（6）粉尘比分布状态：小于10μm，占70～80%

二、烟气收尘工艺线路

2.1工艺流程

中频感应电炉-----烟气捕集罩-----阀门 ----支管道----主管道---沉降室---除尘器----风机------烟囱----排空

2.2工艺说明

本方案为一组3台20T+70T中频炼钢炉的烟气治理工艺。根据工作需要1用1备使用。

（1）烟气捕集罩

中频感应电炉在熔炼过程中为典型热源，故除尘器系统采用热过程伞形罩，作为烟气捕集罩的悬挂高度距炉子平台X-1.5米，为了不影响工人操作及上料，罩子密封及外形设计与现场操作空间相容，具体形状现场设计时确定。

（2）管道采用钢板制作

三、除尘系统的选用

3.1吸尘罩的计算

根据厂方提供的电炉冶炼工艺参数：1.中频的直径为X-1.2米；

2.罩口距离为：X-H=1.5米

即：吸尘罩：a*b=*×*m(待定)

3.2烟气处理风量的计算

3.2.1、系统的排风量

根据厂家要求，罩内形成一定负压就可以达到收尘的效果，罩口风速 V1一般为0.3～0.5 m/s ,这里按0.5 m/s计。

由于φ**米中频炉工况处理风量Q=3600×1.5GV1=3600×1.5×25×0.5=67500m3/h.

2套炉的总风量为2×67500m3/h＝130000m3/h.

考虑系统漏风等因素，设计风量按130000 m3/h计。

70T中频炼钢炉设计风量(待定)130000 m3/h

合计 设计风量按260000 m3/h计

3.2.2、选型除尘器

S=Q/60V≥260000/（60×1.0）=4346㎡,据此可选用一台LDMC4346长袋低压脉冲大型袋式除尘器。

3.3管道系统设计

3.3.1确定系统工艺参数：

a.中频炉系统管网阻损1800- 220OPa ：

b.根据实际除尘工程经验，烟尘在管道内不积灰而所需管道内烟气最小速为16m/s —18 m/s ；

3.3.2选型确认

计算公式：管道面积=风量／流速， 求得：

          中频炉总管道直径：       2000mm

             烟气管道厚度：        4mm

四、除尘器主要技术参数

1、中频炉3台工况的除尘设备技术性能参数

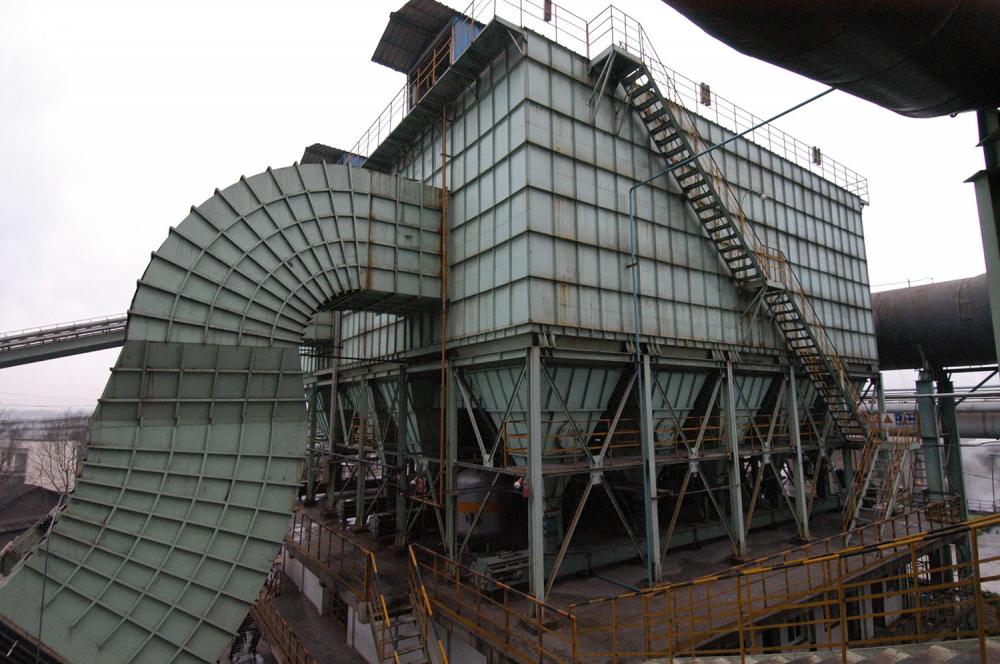

LDMC4346型低压脉冲袋式除尘器主要技术性能参数

序号名称单位数值

1过滤面积m24346

2过滤风速m/min1.0

3净过滤风速m/min1.10

4处理风量m3/h260000

5烟气温度℃<130

6滤袋材质500g/ m2涤纶针刺毡

7滤袋尺寸mmφ150×000

8滤袋数量条1536

9入口含尘浓度g/m3＜10

10除尘效率%99

13压气耗量m3/阀•次0.13~0.17

14脉冲宽度S0.1~0.2

15脉冲周期S540

16设备阻力Pa<1200

17漏风率%<3

18设备耐压Pa-5000

19设备重量T180

外形尺寸（L×W×H）mm

2、引风机及风机选型

系统名称技术参数单台单套除尘系统

电动执行器Zkj-510

风机型号G4-73№13.5D数    量1风    量260000m3/h    (120℃)全    压4302Pa

转    速1450rpm电机型号Y315L2-4电机功率400-450KW
