电袋复合除尘器

电袋复合除尘器

更新日期：2018-10-29T20:47:53

摘要
随着国家环保标准的日趋严格，国家颁布了新的《火电厂大气污染物排放标准》，对新建项目提出了更高的排放要求，本文系统地介绍了电袋复合式除尘技术的特点，技术思路，效果。

1 概述
电除尘器和滤筒式除尘器均属高效除尘器，两种设备各有所长，在适合于自身特点的工况条件下，均获得了良好的实际应用效果。电除尘器以其阻力低，适应烟气变化能力强，维护工作量少等特点，广泛应用于冶金，电力，建材等行业，迄今为止，在环保领域仍处于主导地位。随着我国经济和技术的发展，公民环保意识大大增强，环境保护已成为社会关注的重点问题，采用效率高，而且排放浓度低的除尘设备已成为环保的发展趋势，由此，滤筒式除尘的优越性显著的表现出来。特别是近几年来，滤筒式除尘技术在主机构造，滤料性能，自动控制水平及对各种工况条件的适应性都有长足的进步，致使滤筒式除尘技术得以迅猛发展。根据大气污染防治法对SO2的控制，除尘效率的制约，电除尘器的应用变得困难和不经济，这就位电除尘与滤筒式除尘复合一体化的研究奠定了基础理论。

2电除尘与滤筒式除尘的特点
表：
技术指标电除尘器性能备注滤筒式除尘器性能备注
气量访问大大
压力损失Pa 100~300Pa 运行阻力低 150~500Pa 强力脉冲清灰，保证了运行阻力。

使用温度ºC 80ºC---400ºC 80ºC---120ºC是最佳使用温度。温度高荷电能力，构件强度等显著降低，温度低易结露，产生电弧。 135ºC 筒最高使用温度，对于露点以下温度完全适应。

除尘效率 90~97% 99.999%
排放浓度mg/Nm³ 50---100mg 理论设计 5 mg 理论设计
经济指标
设备造价高低
运行费用高低
维修管理难容易
占地面积大适中
寿命 3---5年大修更换滤筒
其它负荷
适应性中中
结构复杂本体（电晕极，集尘极，气流分布装置，高压绝缘，清灰机构，外壳及灰斗等）。供电（每个电场需要配置一套高压电源及控制装置）。简单
除尘滤筒，壳体，反吹系统（控制仪，脉冲阀，气包）。
二次污染有二次扬尘无

综合以上指标我们不难看出，电除尘器在运行阻力上的优势，现有主机结构，面积上存在的体积庞大，设备造价高。随着国家对大气SO2的控制，煤炭中SO2的含量较低，使烟气中粉尘比电阻上升，电除尘器的荷电能力下降，加上排放标准更加严格，像：首钢内控排放标准30 mg/Nm³，电除尘器很难达到这个要求。又如：电除尘的电场风速基本控制在≤0。8m/s~≤1。2m/s之间，过低设备体积相应增大，过高排放浓度不达标。这就阻碍了电除尘的设计与发展。

相应来说,滤筒式除尘器在滤料性能上对各种工况条件的适应性都有长足的发展,解决了潮湿性.纤维性.聚结性粉尘的过滤和不易清灰的难题.过滤材料表面光滑,它的出现和应用,是更为积极的进步,连袋式除尘的机理都有所变化(深度过滤,建立初始层.到初始层表面过滤),它对微细粉尘有更高的捕集率,并将粉尘阻留于滤料表面,容易剥离,使设备阻力降低.又:采用褶式滤筒形式,增加过滤面积,占据空间少,提高处理风量,减少过滤风速,大幅度缩小设备体积,安装方便,维护保养简单.除了现有滤料在温度上的制约(最高使用温度135ºC).滤筒式除尘器的技术优势得到众多的用户认可.

3 电袋复合式除尘技术的效果
目前，美国“国家能源技术实验室”已研究开发了电袋结合的新型除尘器，并在燃煤电厂锅炉烟气的净化中应用。这就是说需要我们跟踪国际水平，并力争在重要技术领域有所创造，我们有优势的领域有所突破，缩小或超过同国外先进水平的差距。
电袋复合型除尘器是通过电除尘与滤筒式除尘的有机结合的一种新型，高效的除尘器。前级电除尘在高压电场下，利用气体的电离，粉尘及水颗粒（电除尘器要求入口湿度≤10%）获得离子而荷电，并在电场力的作用下向极性相反电极移动，从而被捕集下来。由于烟气调质良好（温度，压力，湿度等因素），前级电除尘能有效去除80%以上的粉尘。加上电除尘对各类除尘器在运行阻力上的优势，电袋复合式除尘器在技术上的互补。

因此后级褶式滤筒的性能，采用先进的滤材滤料相当重要。
1. 系统对运行阻力稳定性的要求，在许多情况下，低压差可提高生产和提高通风过滤效果。
2. 提高滤件使用寿命，减少更换次数，这样既可保证连续无故障开车运行，又可减少人工劳力的投入，降低维护费用。
3. 严格粉尘排放控制，加强环保达标。
4. 稳定的运行压差使风机耗能有不同程度的降低，节省清灰用压缩空气。

褶式滤筒选用先进的滤材，滤料。加之科学的结构设计，具有易于清灰，运行压差低，使用寿命长。
电袋复合式除尘技术与单一的除尘设备相比，具有除尘效率高，除尘效率不收粉尘性影响，能满足于不同工况条件下的运行要求，高效稳定，运行阻力低，滤筒粉尘负荷量少，粉尘粒径小对滤筒冲刷小，滤筒使用寿命长，维护量小等技术特点，大大提高了传统除尘器的性能。
电袋复合式除尘技术首先，电除尘设置在前，能捕集大量粉尘，沉降高温烟气中未熄灭的“红星”颗粒，缓冲均匀气流，滤筒串联在后，收集少量的细粉尘，严把排放关，同时，两收尘区域中任何一方发生故障时，另一区域仍保持一定的收尘效果，具有较强的相互弥补性。
通过研究，开发及引进，消化，移植。取得先进的技术，过硬的质量，良好的服务，合理的价格等综合因素从而提升企业实力，才是企业制胜的法宝。

附：电袋复合式除尘技术用于电除尘的改造
众所周知，电除尘器的运行阻力低于滤筒式除尘器，在电袋复合式除尘技术一体化后，除尘系统的阻力将增加，原有设计电除尘器系统选用的风机电机量小，这就需要调整供系统所需的风量，风压，或加大风机电机量。
利用原电除尘器后电场壳体换上新型花板，在新加花板上安装滤筒，无须笼架和文丘里管，滤筒安装迅速简捷。
通过导风板和密闭钢板，正确引导气流走向。
装配喷吹清灰控制系统，在运行中采用清灰能力强的脉冲清灰方式，清灰效率提高，保证了滤筒的低阻力运行，缩小了电，滤之间的阻力差距，使滤筒寿命大为延长。

同时，由于采用褶式滤筒形式，增加过滤面积,占据空间少,原电除尘器内让出相当大的空间作为粉尘沉降区。
用于改造从安全可靠运行考虑，应对壳体进行强度校核。

对于电除尘器、布袋除尘器和电袋复合式除尘器之间的区别，打了一个形象的比喻:就像捕鱼，电除尘器是利用大网眼的渔网把比较大的鱼捞出来，可是水里还剩下很多漏网的小鱼；布袋除尘器就像是用网眼特别小的渔网捕鱼，尽管不论大小都能够捞的干干净净，可是一网下来，不论大小的渔网负担比较重，很容易把渔网撑破。

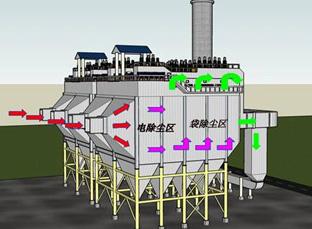

而电袋复合式除尘器用电场先把大颗粒粉尘收集起来，余下的细小粉尘由布袋除尘器收集，电除尘收集粉尘总量的80～90％，由布袋除尘器收集剩下10～20％的粉尘，相当于先用大网眼的渔网把大鱼捞出来，然后用小网眼的渔网把漏网之鱼一网打尽。

电袋复合式除尘器并不是电除尘器和布袋除尘器的简单组合叠加，实际上他们攻克了很多难题才使这两种不同原理的除尘技术“喜结连理”。首先就要解决在同一台除尘器内同时满足电除尘和布袋除尘工作条件的问题；其次，如何实现两种除尘方式连接后袋除尘区各个滤袋流量和粉尘浓度均布，提高布袋过滤风速，并且有效降低电袋复合式除尘器系统阻力。在收尘机理上，他们通过荷电粉尘使布袋的过滤特性发生变化，产生新的过滤机理，利用荷电粉尘的气溶胶效应，提高滤袋过滤效率，保护滤袋；在除尘器内部结构采用气流均布装置和降低整体设备阻力损失的气路系统；开发出零泄漏旁路技术、喷水降温系统保护技术、超大规模脉冲喷吹技术和电袋自动控制检测故障识别及安全保障系统等等。
